В процессе развития электронные сигареты почти утратили внешнее сходство с обычными аналоговыми сигаретами, любители электронных сигарет, а за ними и производители постоянно усовершенствуют конструкции этих устройств, результаты подобных усовершенствований электронными сигаретами по сути уже не являются, их называют модификациями или модами.

Вот и я в качестве конструкции выходного дня решил сделать батарейный блок для электронной сигареты из китайского PowerBank'a.

Благо в корпусе PowerBank'a  есть место для установки всего необходимого.

USB 5V Mobile Power Bank

510 коннектор использовал от вот такой сигареты, давно валяющейся без дела

электронная сигарета

Коннектор впаял в прямоугольный кусочек фольгированного текстолита с просверленным отверстием,  и закрепил на корпусе при помощи термоклея, так же на корпус была установлена кнопка на замыкание

корпус с установленными кнопкой и 510 коннектором

Схема батарейного блока выглядит вот так

принципиальная схема ББ

Мофсет транзистор К3918 выпаял из неисправной материнской платы, там их в районе процессора стоит несколько штук, аккумуляторы использовал из неисправной батареи нетбука, кнопку можно использовать любую.

Кроме транзистора К3918 можно использовать  IRLB 3034, IRL3103, IRF3107, IRl3803, IRF1404, IRFR3706, IRLR7833, IRLS4030pbf, IRLB3036PbF

Монтаж выполнил 1мм одножильным медным проводом, транзистор припаял непосредственно к кусочку фольгированного текстолита на котором закреплен коннектор.



монтаж ББ

В целом собранный батарейный блок выглядит вот так

собранный батарейный блок

Внешний вид с накрученным атомайзером

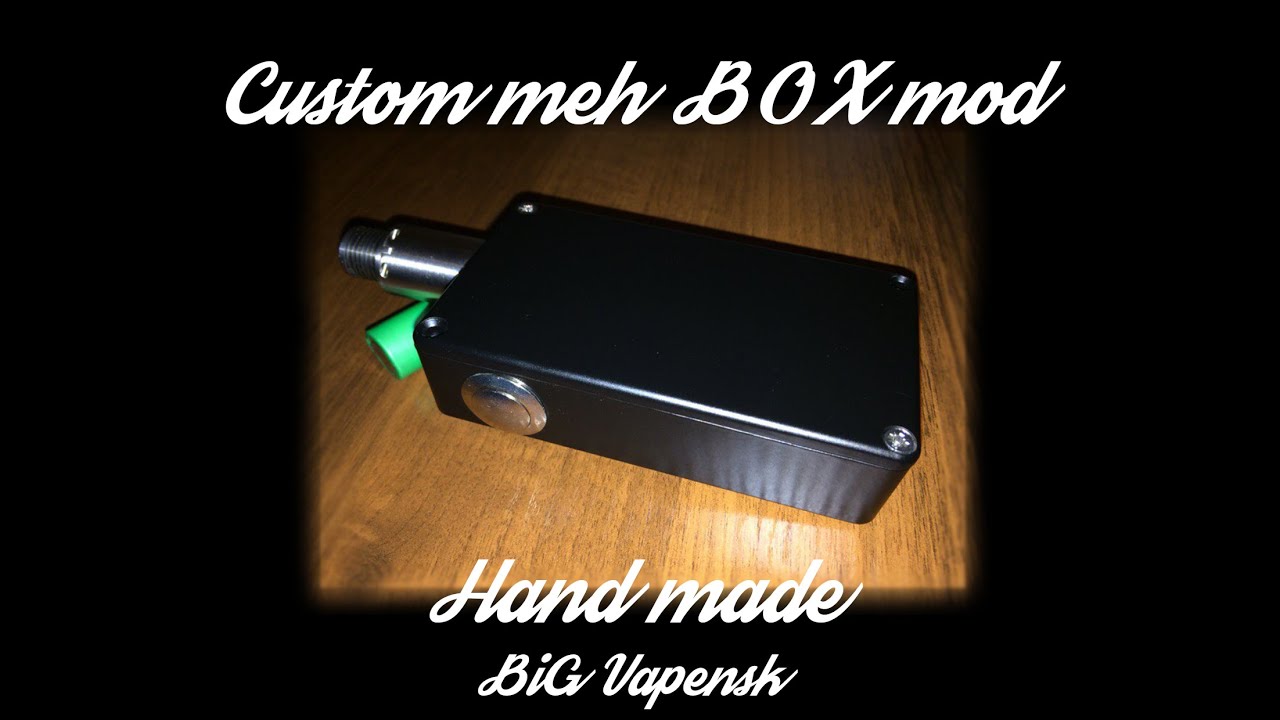

внешний вид боксмода

Вот так мод лежит в руке

боксмод в руке

Работает боксмод прекрасно, к тому же аккумуляторы можно заряжать не вынимая их из корпуса через разъем miniUsb.

Дальнейшее развитие данная тема получила в следующей конструкции «Гильзомод»

В. Болдырев

При перепечатке материалов сайта активная ссылка на сайт www.fototank.ru обязательна
